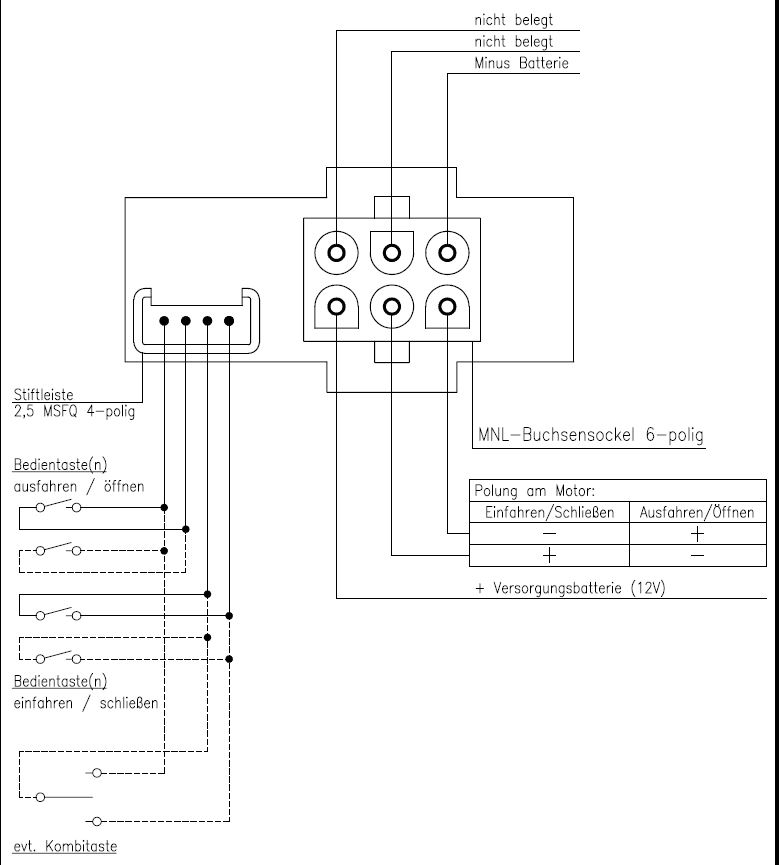

Aansluitingen oude EMS01

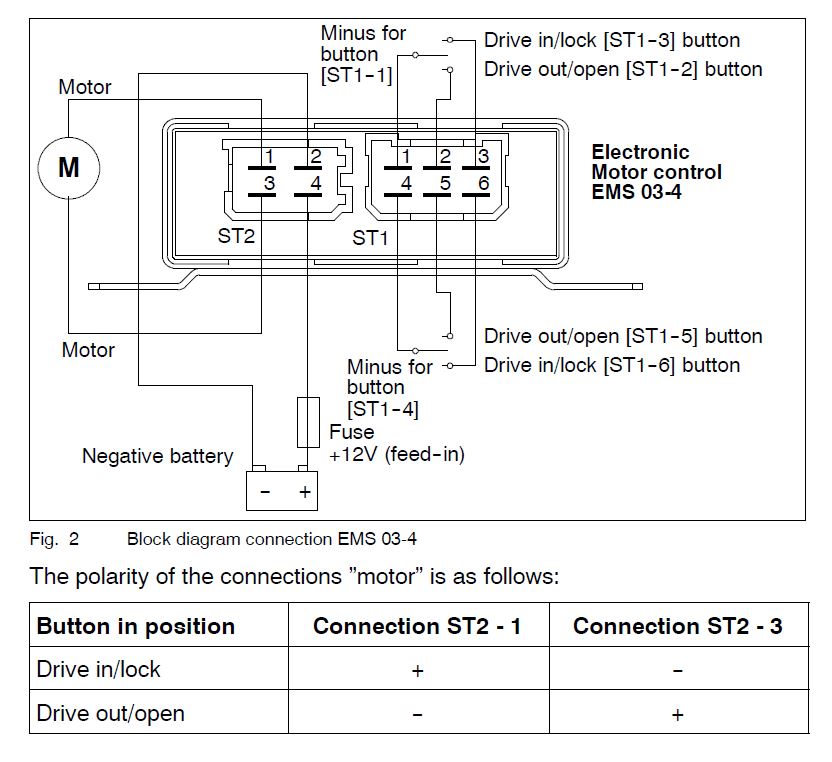

EMS nieuw

Letop het nieuwe relais heeft de mogelijkheid voor twee bedien schakelaars


op de 6 voudige aansluiting ST1  aansluitngen 1 - 2- 3  of 4- 5 - 6 gebruiken

PLUS 12 Volt



MIN 12 Volt

1- 2 - 3 -4



bedien schakelaar oud  pen 3 via de bestaande  schakelaar naar 1 op nieuw


                                        pen 4 via de bestaande  schakelaar naar 2 op nieuw


                                        pen 1 via de bestaande  schakelaar naar 3 op nieuw


      eventueel 2 en 3 wisselen  als in en uit lopen van de trap verkeerd omloopt
